Vier Laufwerke soll der Atari 1380XLE intern besitzen. Diese Laufwerke müssen den beiden internen Ataris auch getrennt zugewiesen werden können. Damit ergibt sich ein Problem. Die ID-Schalter sind von aussen nicht erreichbar!

Also müssen die ID-Schalter nach aussen gelegt werden. Natürlich an die Gehäusefront. Christoph Büssow drohte mir zwinkernd und mit erhobenen Finger "Wenn Du Kippschalter verwendest, gibt es etwas auf die Ohren!" Kippschalter würde nämlich bedeuten, dass pro Laufwerk zwei Umschalter zum Einsatz kämen. Bei vier Laufwerken macht das acht Umschalter. Etwas zuviel für den wenig vorhandenen Platz an der Vorderseite. Und professionell sähe es dann auch nicht aus.

Christoph entwarf mir eine Digitalschaltung, die einen SCSI-BCD Schalter verwendet. Zusätzlich wird die Laufwerk-ID über eine Segment-LED angezeigt.
Die BCD Schalter führen die Zahlen 0-7. Etwas unglücklich fand ich, deshalb hat Christoph die ID-0 für "Aus" verwendet. Somit ließen sich die IDs theoretisch von 1-7 einstellen. Allerdings wird davon erstmal nur ID-1 bis 4 verwendet. Mal sehen, vielleicht findet sich noch etwas für die restlichen IDs.

Die Schaltungen sollten auf eine einzige Platine und mit Flachbandkabel zur Vorderseite führen, wo die besagten Schalter sitzen.

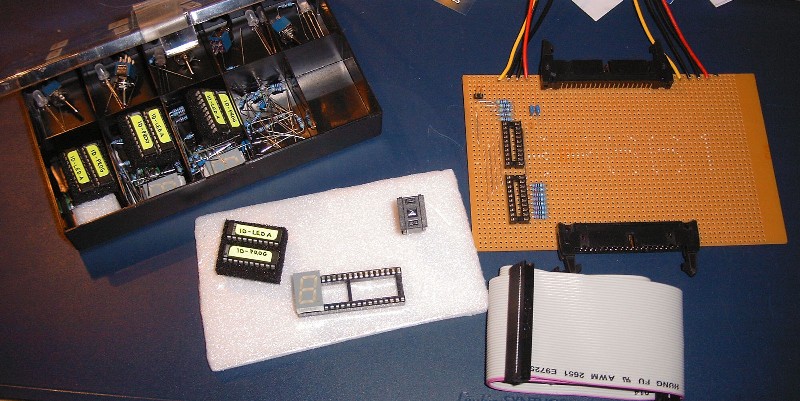

Die Einzelteile für den Gesamtaufbau.

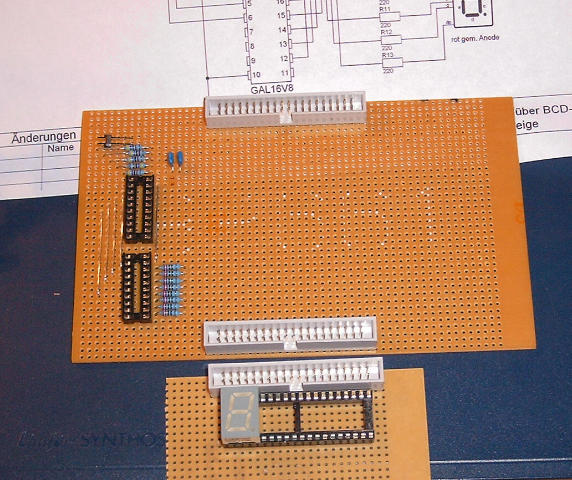

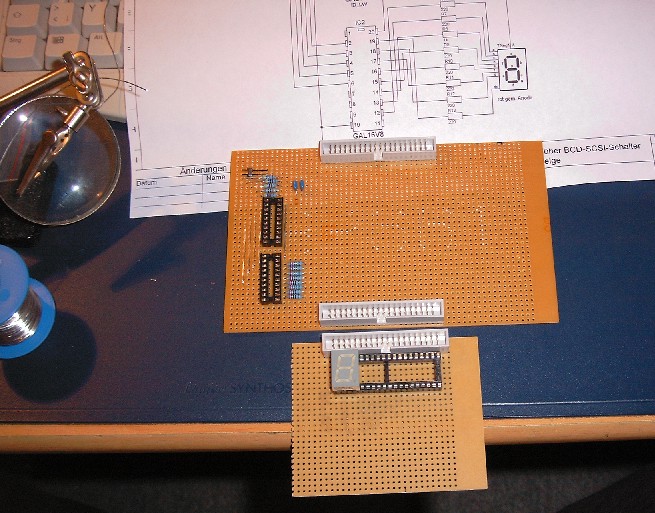

Hauptplatine und LED-Platine
